Koženkové shrnovací dveře - návod k montáži

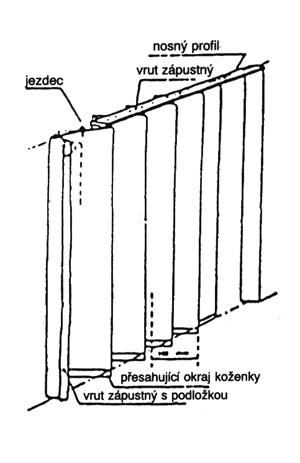

Nejprve naměříme nosný profil na požadovanou šířku zárubně (otvoru pro dveře) a eventuelně ho zkrátíme. Vrtákem o průměru 4 mm provrtáme v nosném profilu 3 až 4 otvory. Předvrtaný nosný profil přiložíme k zárubni a označíme místa pro vyvrtání děr (vrták o průměru 3,2 mm). Pozor na poškození nosného profilu vrtákem nebo šroubovákem. Nosný profil nasadíme na vazelínou namazané jezdce zatahovacích lamelových dveří, přiložíme k zárubni a kontrolně změříme výšku (délku) dveří. Přesahující část koženky na spodním okraji koženkových dveří lze podle potřeby zastřihnout. Po této úpravě provedeme montáž nosného profilu s nasazenými dveřmi. Poslední nejužší lamelu přiložíme na stojatý díl zárubně a na čtyřech místech provrtáme (viz. obr.).

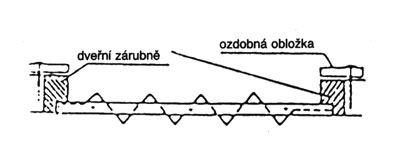

Dveře se k zárubni přišroubují šrouby s podložkami. Dále provedeme montáž protiplechu u dveří. Posledním úkonem je montáž madla. Madlo, vruty a šrouby se zapuštěnými hlavami jsou součástí dodávky dveří. Nosný profil zatahovacích dveří montujeme do zářezu dveřních zárubní (viz. nákres - ozdobnou obložku lze v tomto případě namontovat pouze jednostranně) nebo do středu zárubně v případě oboustranné montáže ozdobného rámu. UPOZORNĚNÍ Nezbytnou podmínkou bezvadné funkce zatahovacích dveří je namazání vodících jezdců vazelínou. Za škody vzniklé nedodržením podmínek montážního návodu výrobce neručí.

ZÁRUČNÍ DOBA JE 2 ROKY OD PRODEJE ZÁKAZNÍKOVI.
